كاشف CH4 ثابت SG100-R ذات المدى الممتد
نظام متقدم للكشف عن الغازات عن بعد مصمم لمراقبة الميثان (CH4) مع قدرة مسافة ممتدة بين جهاز الإرسال والمستشعر.
SG100-R هو نظام كشف ثابت للغاز يفصل المستشعر عن جهاز الإرسال بمسافة تصل إلى 1000 متر باستخدام الاتصال RS485.هذا التصميم الحاجز عن بعد مثالية عندما تكون نقطة القياس داخل قناة، خط الأنابيب، مساحة محصورة، أو حيث الغازات أثقل من الهواء - يذهب المستشعر حيث الخطر، في حين يبقى جهاز الإرسال في مكان مريح، آمن لمشاهدة الشاشة وتكوين.
باستخدام الميثان (CH4) كمثال ، يستخدم النظام مستشعر احتراق تحفيزي لقياس من 0 إلى 100٪ LEL بدقة 1٪ LEL. وتشمل المخرجات 3 أسلاك 4-20mA ، RS485 Modbus ،وثلاثة إرسالات (إنذار منخفض)، إنذار عال، إنذار خطأ) يتم تنفيذ التهيئة بأمان دون فتح الغرفة باستخدام عصا مغناطيسية أو جهاز تحكم عن بعد اختياري.الوحدة تحمل شهادة IECEx/ATEX (Ex db IIC T6 Gb)، حماية IP66 / IP68 ، ومحفظة الألومنيوم الصب الصلبة (SS316 اختياري). يأتي كامل مع دعامة التثبيت.
لماذا مهم وضع أجهزة الاستشعار عن بعد
يضع أجهزة الكشف الثابتة التقليدية المستشعر مباشرة على جهاز الإرسال - ولكن هذا لا يعمل في كل سيناريو. حل SG100-R هذه التحديات:
- أنابيب الأنابيب والأنابيبضع جهاز الاستشعار داخل تدفق الهواء بينما يبقى جهاز الإرسال بالخارج لسهولة الوصول
- غازات أثقل من الهواءالغازات مثل NH3، H2S، و H2 تميل إلى الاستقرار في النقاط المنخفضة. يذهب المستشعر بالقرب من الأرضية، يبقى جهاز الإرسال على مستوى العين للقراءة الآمنة.
- المناطق الصعبة الوصول- أماكن محصورة، رؤوس الأوعية، أو قنوات مرتفعة - الوصول إلى جهاز الاستشعار عن بعد دون تسلق أو دخول المناطق الخطرة.
- بيئات مستشعرات قاسية- إذا كانت نقطة القياس رطبة أو مغطاة أو معتدلة، فيمكن وضع جهاز الإرسال في منطقة أكثر نظافة، مما يطيل عمر الخدمة.
- المسافة القصوى للفصل: 1000 متر- يتم تشغيلها وتواصلها عبر اتصال RS485 من جهاز الإرسال.
ملاحظة موجزة عن الميثان (CH4)
الميثان هو المكون الرئيسي للغاز الطبيعي. إنه عديم اللون والرائحة وقابل للاشتعال. عندما يصل تركيزه في الهواء إلى ما بين 5٪ و 15٪ بحجم، يصبح متفجراً.الحد الأدنى للإنفجار للميثان هو 5٪ VOLويتم تحديدها على كاشف كمقدار 100٪ من حدة الانفجار. قياس 0-100٪ من حدة الانفجار يظهر مباشرة مدى قرب الغلاف الجوي من النطاق المتفجّر.
مصادر الميثان المعتادة:خطوط أنابيب الغاز الطبيعي، ومكب النفايات، ومناجم الفحم، ومصانع الغاز الحيوي، ومحللات مياه الصرف الصحي، ومصافي النفط.
يوفر جهاز SG100-R إنذارًا مبكرًا عن التسريبات القابلة للاشتعال ، خاصة في المواقع النائية أو الصعبة الوصول حيث لا يمكن تثبيت أجهزة الكشف التقليدية أو صيانتها بسهولة.
التطبيقات الميدانية - حيث تتفوق SG100-R
- أنابيب القنوات- مراقبة الغاز داخل التهوية أو قنوات العادم؛ جهاز استشعار داخل، جهاز إرسال خارج.
- الكشف عن الغاز الثقيل- NH3، H2، H2S تستقر في النقاط المنخفضة؛ جهاز استشعار على مستوى الأرض، جهاز إرسال في ارتفاع مشاهدة مريح.
- دخول مساحة محصورة- أجهزة استشعار داخل الخزانات أو الأوعية أو المجاري؛ جهاز إرسال وضع بأمان في الخارج لمراقبة الموظفين.
- مدافن النفايات ومحطات الغاز الحيوي- مراقبة الميثان في آبار التجميع والمحللات.
- محطات ضغط الغاز الطبيعي- جهاز استشعار عن بعد في فتحات الصمامات حيث يقتصر الوصول
- مصافي النفط والغاز- مراقبة الانبعاثات الهاربة في مناطق العملية التي يصعب الوصول إليها.
- معالجة مياه الصرف الصحي- مراقبة غاز الهضم (الميثان) في مساحات رأس الخزان.
- مناجم الفحم-التشخيص عن بعد في مجاري الهواء العائدة أو مناطق الغوف

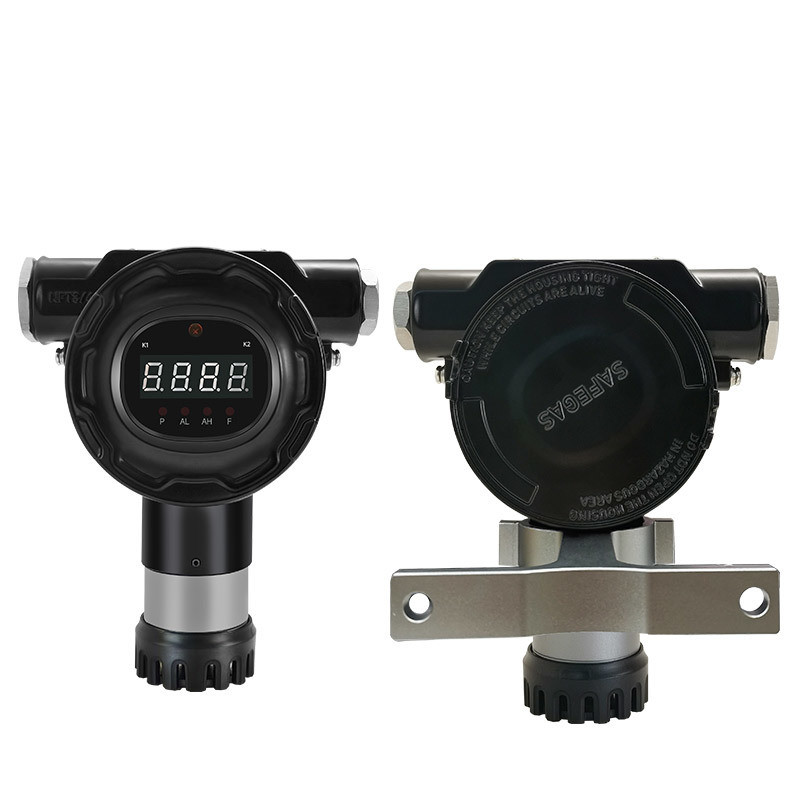

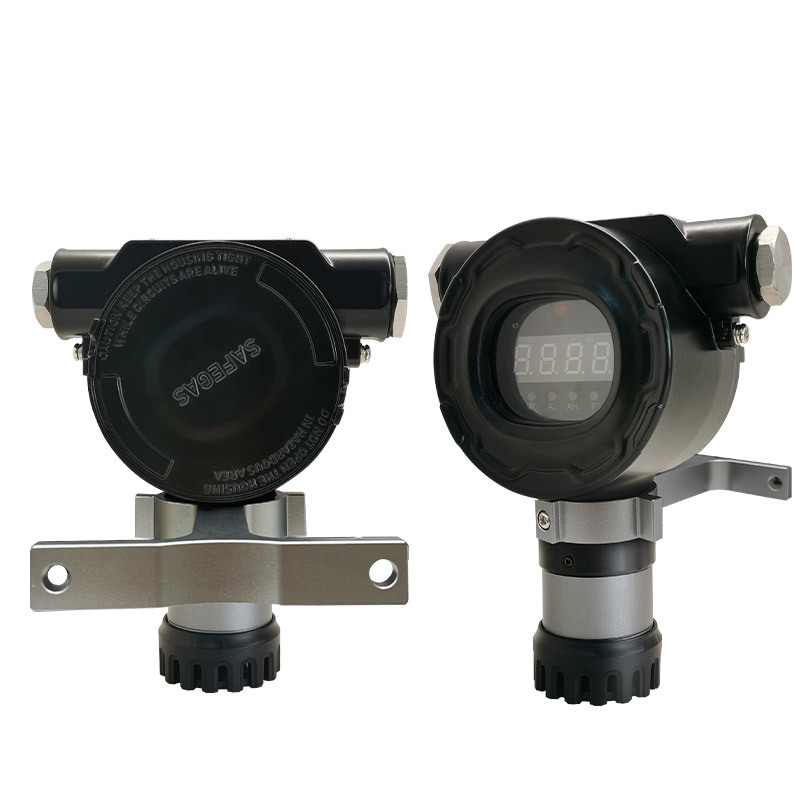

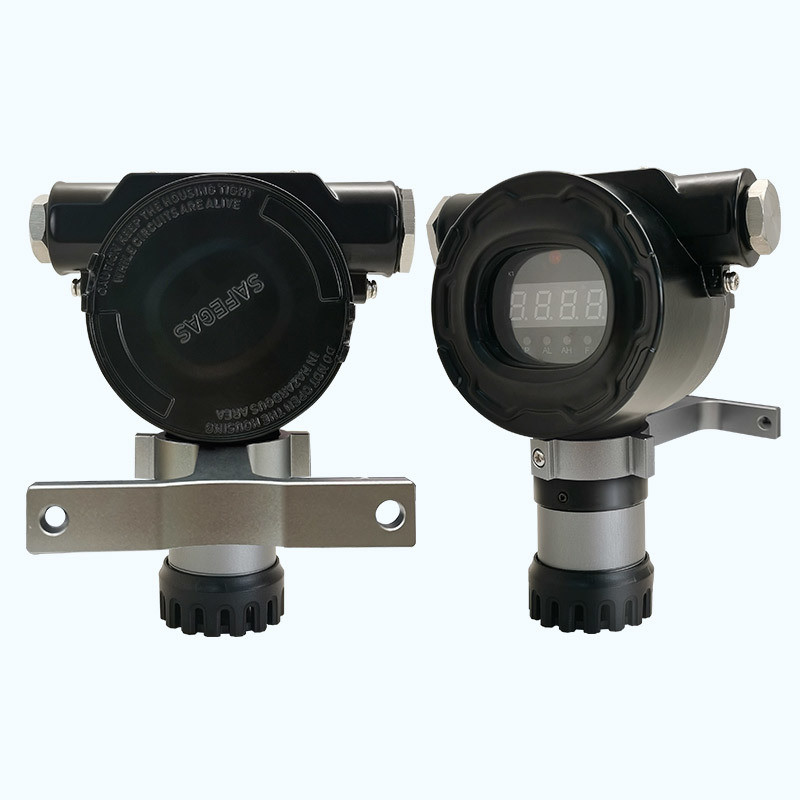

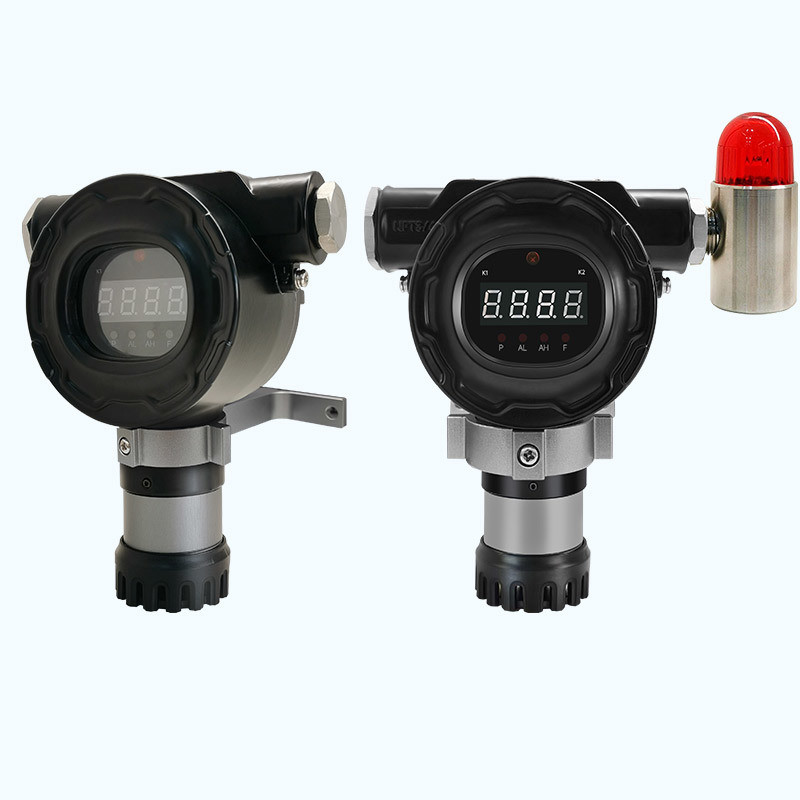

صور المنتج
المواصفات التقنية (CH4، 0-100٪LEL)
| المعلم |
القيمة |
| الغاز المستهدف |
الميثان (CH4) |
| مبدأ الكشف |
احتراق تحفيزي |
| نطاق القياس |
0 - 100٪ LEL |
| القرار |
1%LEL |
| الدقة |
≤ ± 2-5% FS (تعتمد على أجهزة الاستشعار) |
| تصنيف مقاومة للانفجار |
IECEx: Ex db IIC T6 Gb، Ex db ia IIC T6 Gb؛ ATEX: Ex db IIC T6 Gb، Ex db ia IIC T6 Gb |
| حماية الدخول |
IP66 / IP68 |
| استهلاك الطاقة |
< 2.5W (غاز سام) / < 4W (غاز قابل للاشتعال) |
| المخرجات القياسية |
3 أسلاك 4-20mA، RS485 Modbus |
| مخرجات المرور |
3 إرسالات (إنذار منخفض، إنذار مرتفع، إنذار خطأ) |
| فولتاج التغذية |
12-24 فولت DC |
| العرض |
مصباح LED |
| درجة حرارة التشغيل (المحفز) |
-40°C إلى +70°C |
| رطوبة العمل |
0-95% RH (غير مكثف) |
| نطاق الضغط |
86-106 كيبا |
| مادة الحاوية |
الألومنيوم المصبوب بالموت (القياسية) ؛ SS316 (اختياري) |
| مدخلات الكابلات |
1 × 3/4 NPT (على اليسار) و 1 × M20 (على اليمين) |
| الأبعاد |
157.8 × 128.8 × 69.6 ملم |
| الوزن |
1.0 كجم |
| الضمان |
سنة واحدة |
القدرات الأساسية
- 1000 متر من الفصل- يمكن أن يكون المستشعر والمرسل على بعد 1000 متر عن بعضها البعض عبر RS485 - مرونة لا مثيل لها للتثبيتات الصعبة.
- معتمدة ضد الانفجار- IECEx و ATEX Ex db IIC T6 Gb - آمنة للمناطق الخطرة 1 و 2.
- حماية IP66/IP68-صلبة الغبار، محمية ضد الطائرات المائية القوية، وقابلة للغوص.
- خيارات خيارات متعددة- 4-20mA (3 أسلاك) ، RS485 Modbus، بالإضافة إلى ثلاثة إرسالات للتحكم في الجهاز الخارجي.
- التكوين الآمن- عصا مغناطيسية (متضمنة) أو التحكم عن بعد اختياري - لا حاجة لفتح الغرفة في الغلاف الجوي المتفجرة.
- العرض المحليشاشة LED تظهر تركيز الغاز في الوقت الحقيقي في موقع جهاز الإرسال.
- البناء المستدام- غطاء من الألومنيوم المصبوب بالمطالبة؛ الفولاذ المقاوم للصدأ 316 اختياري للمناطق السامة.
- تثبيت سهل- تم توفير دعامة التثبيت؛ مدخلات الكابلات القياسية (NPT و M20).
حول الشركة المصنعة
شركة شينزن يوانتي للتكنولوجيا المحدودة (سافيغاس)- تأسست في عام 2010، مع أكثر من 16 عاما من الخبرة في مجال البحث والتطوير الكشف عن الغاز، والتصنيع، والمبيعات.الهندسة البلدية، الزراعة، والأجهزة المنزلية.
أوراق الاعتماد الرئيسية
- معتمدة بموجب ISO9001، ISO45001، IECEx، ATEX، EMC
- القدرة الإنتاجية السنوية: > 80,000 وحدة
- التسليم العادي: 5-7 أيام عمل
- 24/7 الدعم العالمي بعد البيع
- وتشمل مجموعة المنتجات أجهزة الكشف المحمولة، وأجهزة الإرسال الثابتة، ومحللات الغازات، وألواح التحكم، ومحطات الارتباط، ومعدلات المقاييس.
الأسئلة الشائعة
س1: ما المسافة التي يمكن أن يكون بها المستشعر من جهاز الإرسال؟
A1: ما يصل إلى 1000 متر باستخدام الاتصال RS485.
السؤال الثاني: هل يمكن لـ SG100-R اكتشاف غازات أخرى غير الميثان؟
الجواب: نعم. يدعم المئات من أنواع أجهزة الاستشعار - المحفز (المتوهجة) ، IR (CO2 ، CH4) ، الكهروكيماوي (سمية) ، و PID (VOC). اتصل بنا للتكوينات الغازية المحددة.
السؤال 3: هل جهاز الإرسال لديه شاشة؟
ج3: نعم، يعرض شاشة LED تركيز الغاز في الوقت الحقيقي في موقع جهاز الإرسال.
السؤال 4: كيف يمكنني ضبط نقاط ضبط الإنذار دون فتح الحجرة؟
ج4: استخدم العصا المغناطيسية الموردة (غير متطفل) أو جهاز التحكم عن بعد الاختياري - آمن في المناطق الخطرة.
السؤال 5: ما هي الإرسالات المقدمة؟
الجواب: ثلاثة رلايات - إنذار منخفض ، إنذار عالي ، إنذار خطأ. يمكنها تشغيل أقنعة خارجية أو مصابيح ضوئية أو مروحة أو صمامات الكهربائية مباشرة.
السؤال 6: ما هو تصنيف الحماية؟
A6: IP66 (صلبة الغبار ، محمية ضد طائرات المياه القوية) و IP68 (غوص).
السؤال 7: ما هي فترة الضمان؟
ج7: سنة واحدة للجهاز الإرسالي والجهاز الاستشعار (قد يكون للاستهلاكية للجهاز الاستشعار ضمان أقصر اعتمادا على النوع).
السؤال 8: هل يحتاج المستشعر عن بعد إلى مصدر طاقة خاص به؟
الإجابة 8: لا، جهاز الإرسال يُشغل جهاز الاستشعار عن بعد عبر اتصال RS485.
السؤال 9: هل يمكنني تركيب جهاز الاستشعار داخل قناة أو خط أنابيب؟
ج9: نعم. تم تصميم جهاز الاستشعار عن بعد ليتم تركيبه في القنوات أو المجموعات أو الأنابيب - يبقى جهاز الإرسال في الخارج في مكان آمن ويمكن الوصول إليه.
السؤال 10: هل جهاز SG100-R معتمد على الغلاف الجوي المتفجّر؟
ج10: نعم. هو يحمل شهادة IECEx و ATEX Ex db IIC T6 Gb للمناطق الخطرة في المنطقة 1 والمناطق 2.
محتويات العبوة القياسية
- كاشف غاز - وحدة واحدة
- عصا مغناطيسية - قطعة واحدة
- دليل المستخدم (باللغة الإنجليزية) - نسخة واحدة
- شهادة الامتثال / بطاقة الضمان - نسخة واحدة
- دعامة تركيب - مجموعة واحدة
- جهاز التحكم عن بعد - قطعة واحدة
